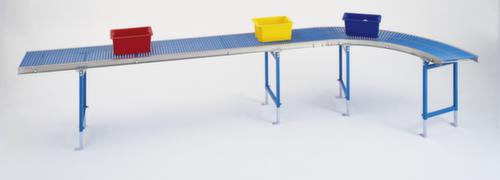

Blume Förderanlagen Courbe pour convoyeur à rouleaux

Blume Förderanlagen Courbe pour convoyeur à rouleaux

avec rouleaux en plastique ou acier, en différentes largeurs, flexion de 40° ou 90°

Livraison gratuite
Aucun montant minimum de commande
Nombreuses possibilités de paiement
Les meilleures marques

48 Variantes

matériau de roulette	diamètre de rouleau	largeur de convoyeur	flexion	empattement	Référence
plastique	30 mm	200 mm	45 °	50 mm	A551263	10-15 Jours ouvrables
plastique	30 mm	300 mm	45 °	50 mm	A551285	10-15 Jours ouvrables
acier	30 mm	200 mm	45 °	50 mm	A551693	10-15 Jours ouvrables
plastique	20 mm	200 mm	45 °	50 mm	A311124	10-15 Jours ouvrables
acier	20 mm	200 mm	45 °	50 mm	A311441	10-15 Jours ouvrables
acier	30 mm	300 mm	45 °	50 mm	A551718	10-15 Jours ouvrables
plastique	20 mm	300 mm	45 °	50 mm	A311135	10-15 Jours ouvrables
plastique	30 mm	200 mm	45 °	37,5 mm	A551274	10-15 Jours ouvrables
acier	20 mm	300 mm	45 °	50 mm	A311452	10-15 Jours ouvrables
plastique	30 mm	300 mm	45 °	37,5 mm	A551296	10-15 Jours ouvrables

Courbe

Capacité de charge jusqu'à 55 kg/m de longueur de couloir
cadre en profilés d'acier en U galvanisés 20/70/20 x 2 mm avec traverses vissées
hauteur du cadre 70 mm, hauteur totale 80 mm
Axes et galets en acier galvanisé
Rouleaux en plastique ou en acier galvanisé, lubrifiés à vie et équipés de roulements à billes.
Rouleaux en plastique Ø 20 ou 30 x 1,5 mm, rouleaux en acier Ø 20 x 1,0 mm ou Ø 30 x 1,5 mm.
Ø 20 mm avec axe à ressort Ø 6 mm, Ø 30 mm avec axe vissé M8
Rayon intérieur 800 mm
Différents rayons disponibles
Rouleaux avec une largeur de voie de 200-300 mm en continu, avec une largeur de voie de 400 mm divisée en deux parties.

Bon à savoir !
Notez que le produit transporté doit avoir un fond indéformable et plat, sans arêtes, sans bords ni mailles, et reposer sur au moins 3 axes de galets. Le diamètre minimal de 75 mm doit impérativement être respecté.

Largeur du produit transporté - largeur du convoyeur
La largeur max. du produit transporté détermine la largeur du convoyeur. Le modèle permet un roulement parfait même si le produit transporté dépasse de 100 mm de chaque côté. Nous vous recommandons de sélectionner une largeur du convoyeur qui ne soit pas inférieure à la largeur du produit transporté.

Longueur du produit transporté - empattement
La longueur minimale du produit transporté détermine l'empattement. Le produit transporté devrait reposer à tout moment sur au moins 3 rouleaux. La longueur minimale du produit transporté est 3 = empattement nécessaire, la longueur maximale du produit transporté est 1.000 mm dans les virages, illimitée dans les trajectoires droites.

Poids du produit transporté - écartement des supports
Le poids du produit transporté détermine l'écartement des supports et, par là même, le nombre de supports. L'écartement des supports ne devrait pas dépasser 2 m dans la mesure du possible.
